上棟後の構造躯体(柱・梁・筋交い・金物等)の検査

住宅あんしん工程検査(建築中の住宅検査)の1つである上棟(棟上げ)後の構造躯体(柱・梁・筋交い・金物等)の検査のご案内です。構造躯体の検査の項目(チェックポイント)の例も公開します。
構造躯体の検査、チェック

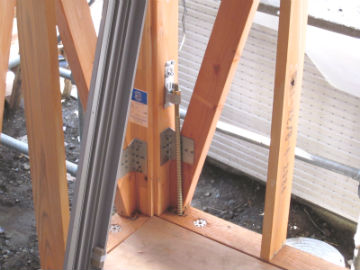

筋交いの検査、チェック
柱など構造の検査
柱、梁、筋交いの検査
柱、梁の検査、チェック

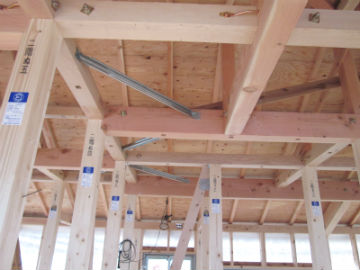

構造躯体(柱・梁・筋交い)の検査
基礎工事を終えると木工事が始まります。土台・大引などから柱、梁と設置されていきますが、工法等によっては上棟(棟上げ)まで数日で出来上がるほど工程は短縮されてきました。
土台、柱、梁、筋交い、構造面材などやそれらを接合する金物など、この工程でも検査(チェック)すべき項目は多岐にわたります。基礎の配筋検査と並んで重要な位置づけです。
「住宅あんしん工程検査」のいずれの検査コースにおいても、構造躯体(柱・梁・筋交い等)の検査を行います。但し、工法・工程にもよりますが、これ以降の検査でも追加で検査(チェック)することもあります。
上棟後の構造躯体の具体的な検査内容
構造躯体(柱・梁・筋交い等)の検査としては以下の項目があります。但し、工事の進捗・建物のプラン・工程等によっては以下と異なることもあります。
 ・土台
 基礎との取り合い(ずれ)
 基礎との取り合い(レベル)
 土台継手とナットのかかり方、締付け力
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態
 金物の認定マーク
 防腐措置
 防蟻措置(塗布回数)
 防蟻措置(塗布範囲)

・床組
 位置
 高さ
 床束の取付け
 束石の取付け
 根がらみの取付け
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態
 火打ち
 構造用合板による
 剛な床組
 防腐措置
 防蟻措置(塗布回数)
 防蟻措置(塗布範囲)

・柱
 通し柱の位置
 通し柱の垂直度
 隅柱の補強
 土台との接合(割れ)
 土台との接合(隙間)
 土台との接合(ねじれ)
 横架材との接合(割れ)
 横架材との接合(隙間)
 横架材との接合(ねじれ)
 金物の状態
 欠込み部の補強
 防腐措置
 防蟻措置(塗布回数)
 防蟻措置(塗布範囲)

・横架材 : 梁
 構造耐力上支障のある欠込み
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態

・横架材 : 桁
 構造耐力上支障のある欠込み
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態

・横架材 : 胴差
 構造耐力上支障のある欠込み
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態

・筋交い
 端部接合方法
 金物の取付け
 両端の柱の金物による固定
 使用箇所
 本数
 寸法

・面材耐力壁
 筋交いに代わる合板の設置
 筋交いに代わる合板の釘の種類
 筋交いに代わる合板の釘ピッチ

・小屋組
 けた行筋交いの設置状態
 けた行筋交いの振れ止め
 火打ちの設置状態
 垂木の緊結方法
 垂木の状態
 仕口位置
 継手位置
 接合方法
 接合状態
 金物の状態
 野地板の状態

・屋根
 下葺き材の重ね合わせ
 下葺き材の立上げ寸法
 板金による捨て谷、本谷、雨押さえの状態
 浅木の取付け状態
 緊結状態

・樋
 勾配
 位置
 固定
 接着剤
